Was ist SMT-Montage?

Die SMT-Montage (Surface Mount Technology Assembly) ist ein modernes Verfahren in der Elektronikfertigung, um Komponenten direkt auf der Oberfläche von Leiterplatten (PCBs) zu montieren. Dieses Verfahren ist für die Herstellung kompakter und leistungsstarker Geräte unerlässlich. Hier ist eine detaillierte Übersicht:

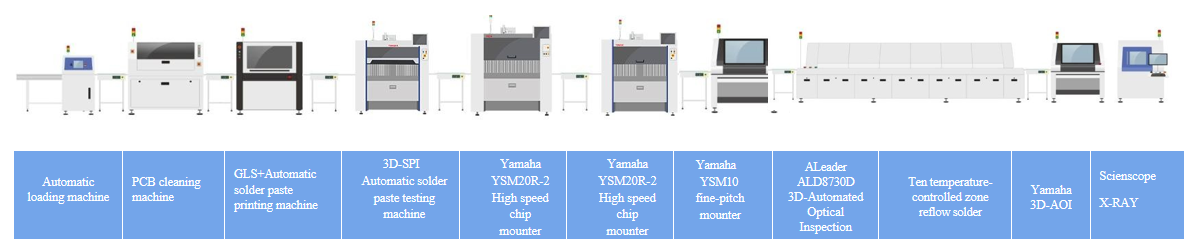

Wichtige Schritte bei der SMT-Montage:

1.​​Lötpastenanwendung:

Eine Schablone wird auf die Leiterplatte ausgerichtet, und Lötpaste (eine Mischung aus Flussmittel und winzigen Lötpartikeln) wird auf die Pads aufgetragen, auf denen die Komponenten platziert werden. Dies geschieht typischerweise mit einer Siebdruckmaschine.

2.​​Bestückung​​:

Automatisierte Pick-and-Place-Maschinen positionieren SMD-Bauelemente wie Widerstände, Kondensatoren und ICs präzise auf der Lötpaste. Diese Maschinen verarbeiten Komponenten von winzigen 01005-Gehäusen (0,4 mm x 0,2 mm) bis hin zu größeren BGAs.

​​3.Reflow-Löten:

Die Leiterplatte durchläuft einen Reflow-Ofen mit kontrolliertem Temperaturprofil. Die Lötpaste schmilzt (Reflow) und bildet beim Abkühlen zuverlässige elektrische Verbindungen. Das Profil umfasst Vorheiz-, Wärmebehandlungs-, Reflow- und Abkühlphasen, um Defekte zu vermeiden.

4.Inspektion und Prüfung:

​​Automatisierte optische Inspektion (AOI)​​: Überprüft die Platzierungsgenauigkeit, Lötfehler (z. B. Brückenbildung, Grabsteinbildung) oder fehlende Komponenten.

​​5.Röntgeninspektion: Untersucht versteckte Verbindungen unter Komponenten wie BGAs.

​​6.Funktionsprüfung: Stellt sicher, dass die Leiterplatte wie vorgesehen funktioniert.

​​7.Sekundärprozesse (falls erforderlich).

​​8.Doppelseitige Montage: Wiederholen Sie den Vorgang für die andere Seite der Leiterplatte.

​​9.Schutzlack: Schützt vor Umwelteinflüssen.

10.​​Durchsteckmontage: Für Platinen mit gemischter Technologie.

Vorteile von SMT:

• ​​Miniaturisierung: Ermöglicht kleinere, leichtere Geräte (z. B. Smartphones, Wearables).
• ​​Höhere Dichte: Mehr Komponenten pro Flächeneinheit als bei der Durchstecktechnologie.
• ​​Verbesserte Leistung​​: Bessere Hochfrequenzleistung durch kürzere Leitungen.
• ​​​​Kosteneffizienz​​: Schnellere Automatisierung senkt die Arbeitskosten und erhöht den Durchsatz.

Herausforderungen:

• ​​Präzisionsanforderungen​​: Enge Toleranzen beim Auftragen der Paste und Platzieren der Komponenten.
• ​​Defektrisiken: Tombstoning (ungleichmäßiges Löten, das eine vertikale Fehlausrichtung verursacht), Brückenbildung oder Hohlräume.
• ​​Wärmemanagement​​: Empfindliche Komponenten erfordern möglicherweise eine sorgfältige Reflow-Profilierung.

Anwendungen:

• Unterhaltungselektronik, medizinische Geräte, Automobilsysteme, Luft- und Raumfahrt und IoT-Geräte.

Umweltaspekte:

Bleifreies Lot (RoHS-konform) ist Standard und reduziert die Umweltbelastung.

Die SMT-Montage ist das Rückgrat der modernen Elektronik und vereint Effizienz, Präzision und Skalierbarkeit, um den Anforderungen der heutigen kompakten Hightech-Geräte gerecht zu werden.
