Leiterplattenfertigung
Von Prototypen bis zur Klein- und Großserienfertigung
— Wir sind spezialisiert auf Serienproduktion und leistungsstarke Leiterplatten —
DQS bietet Fertigungsdienstleistungen für Leiterplatten: Ein- und mehrlagige Leiterplatten, HDI, starre und Rigid-Flex-Leiterplatten, flexible Leiterplatten (FPC), Aluminium-Leiterplatten, Hochstrom-Leiterplatten, Hochfrequenz-Leiterplatten und mehr.
Unser Vertriebsteam besteht aus erfahrenen Ingenieuren – senden Sie uns Ihre Gerber-Dateien oder Stückliste (BOM), und Sie erhalten innerhalb von 24 Stunden ein Angebot.
Welche Standards wir einhalten
DQS Electronic erfüllt eine Vielzahl an anerkannten Qualitäts- und Sicherheitsstandards, darunter:
• ISO 9001:2015 – Qualitätsmanagementsystem (QMS)
• ISO 14001:2015 – Umweltmanagementsystem (EMS)
• UL-Zertifizierung für USA und Kanada
• IATF 16949:2016 – für Leiterplatten und Baugruppen in der Automobilindustrie
• ISO 13485:2016 – für die Fertigung von Leiterplattenbaugruppen in medizinischen Geräten
• CE-Zertifizierung – für bestückte Leiterplatten (PCBAs)
• REACH- und RoHS-Konformität
• UL 94V-0 – Entflammbarkeitsnorm
• IPC-Standard Klasse II und III
Wir stellen sicher, dass alle an unsere Kunden gelieferten Leiterplatten und Baugruppen zu 100 % den höchsten Qualitätsanforderungen entsprechen.

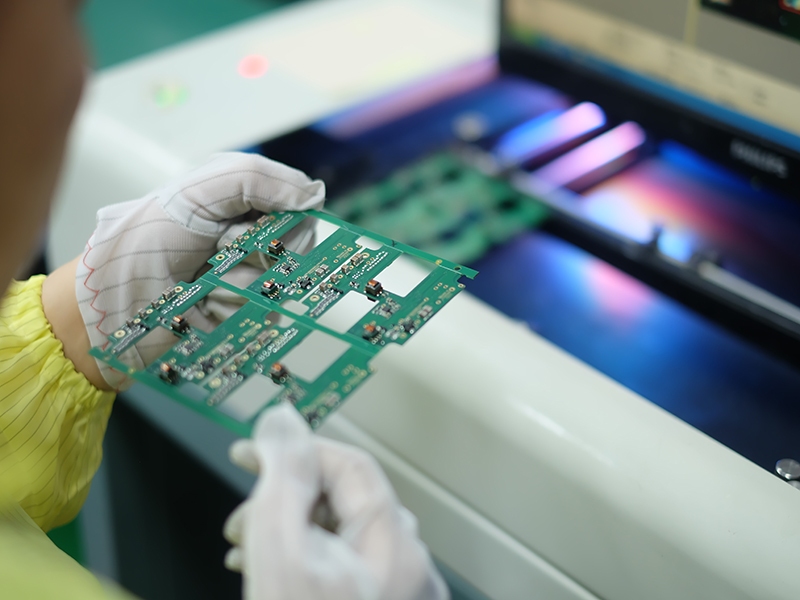

Leiterplattenprüfung (PCB Testing)
Um Defekte oder Fehler frühzeitig im Produktionsprozess zu erkennen und sicherzustellen, dass alle Spezifikationen erfüllt werden, bieten wir umfassende Testverfahren an. Diese tragen zur Qualitätsverbesserung bei und helfen, Gesamtkosten zu senken.
Unsere Testmethoden umfassen:

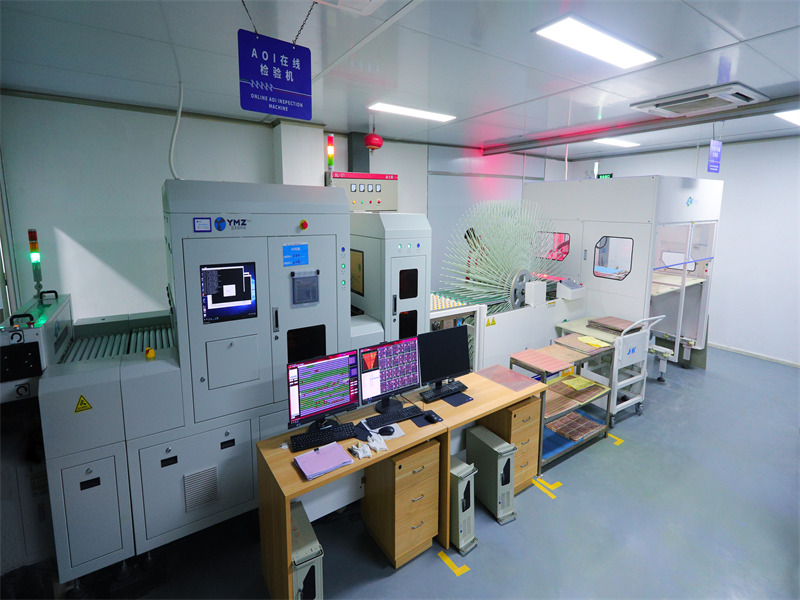

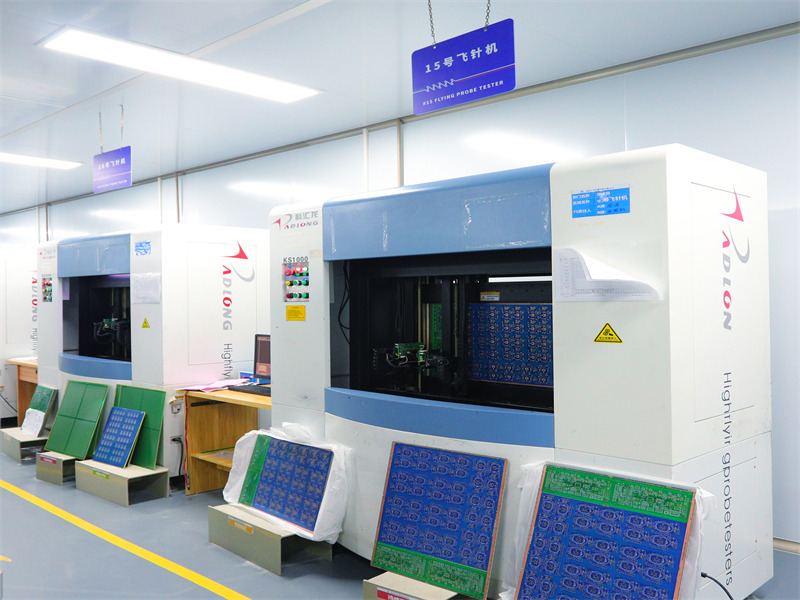

Manuelle Sichtprüfung, elektrische Prüfung, AOI (Automatische Optische Inspektion), ICT (In-Circuit-Test), Flying-Probe-Test und Funktionstests.

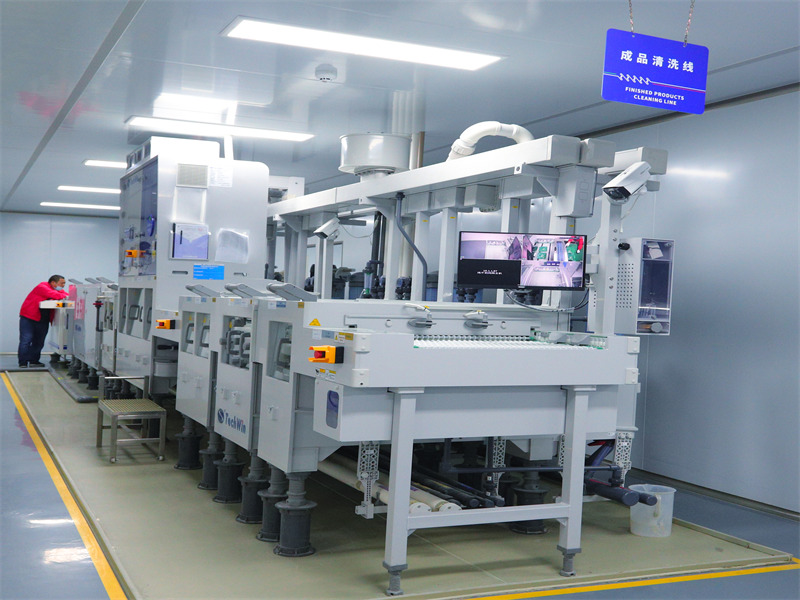

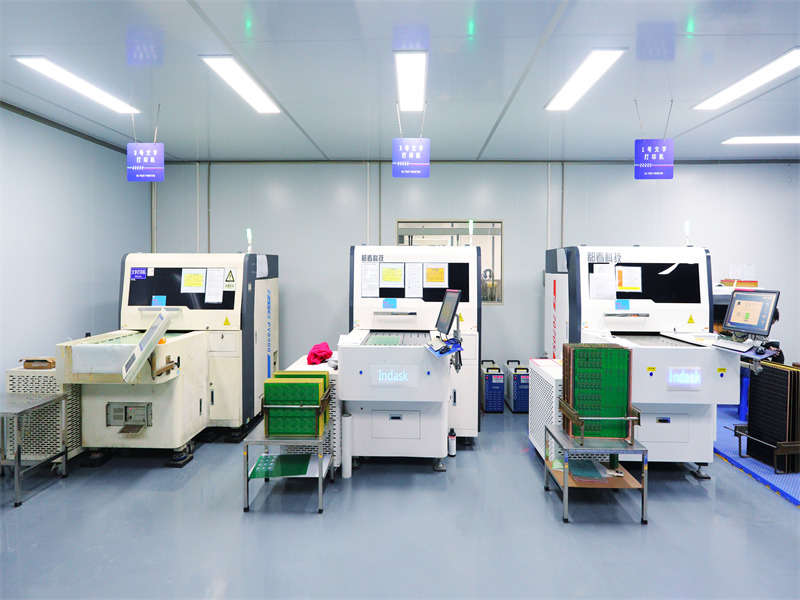

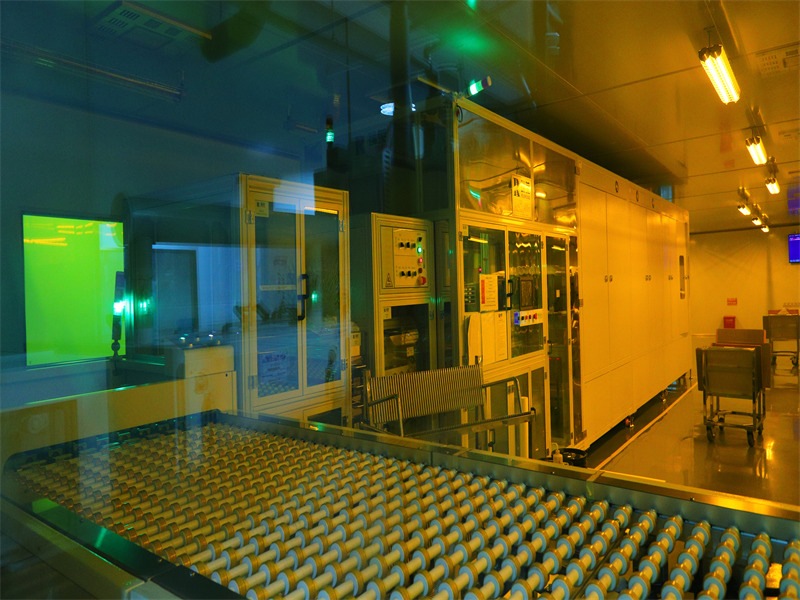

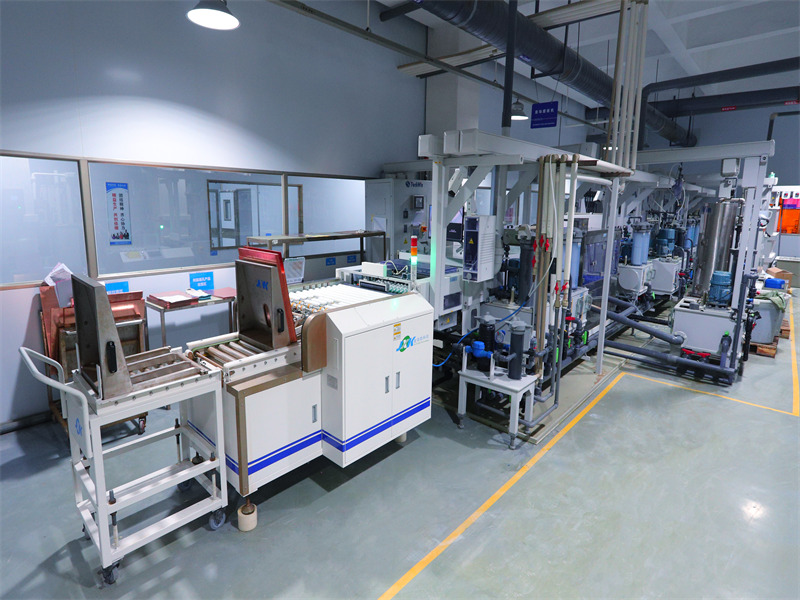

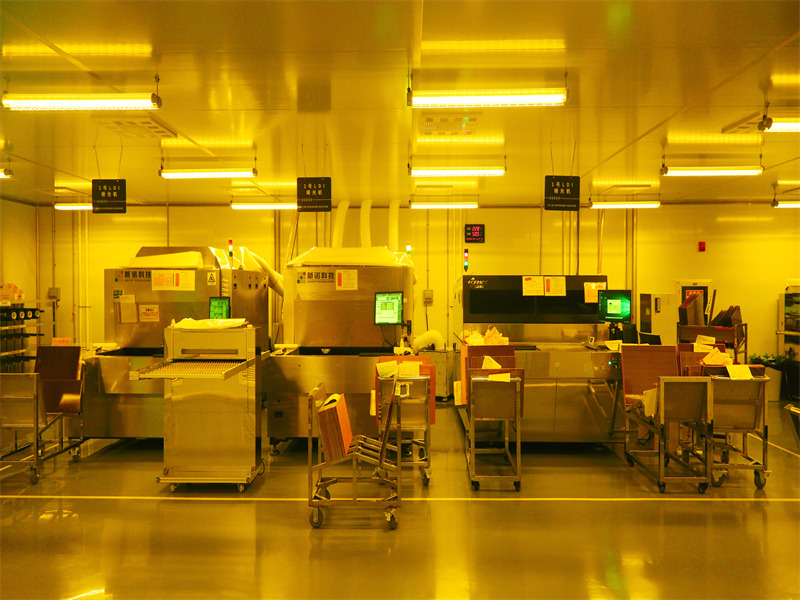

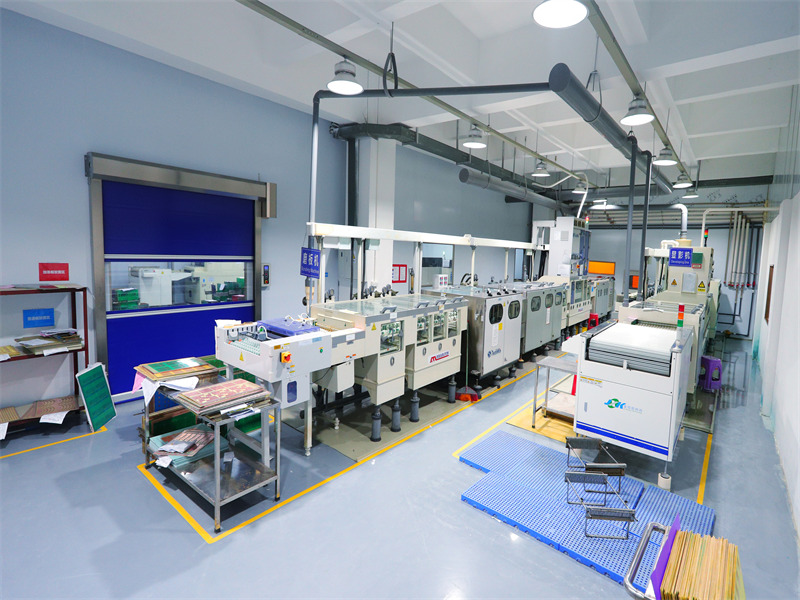

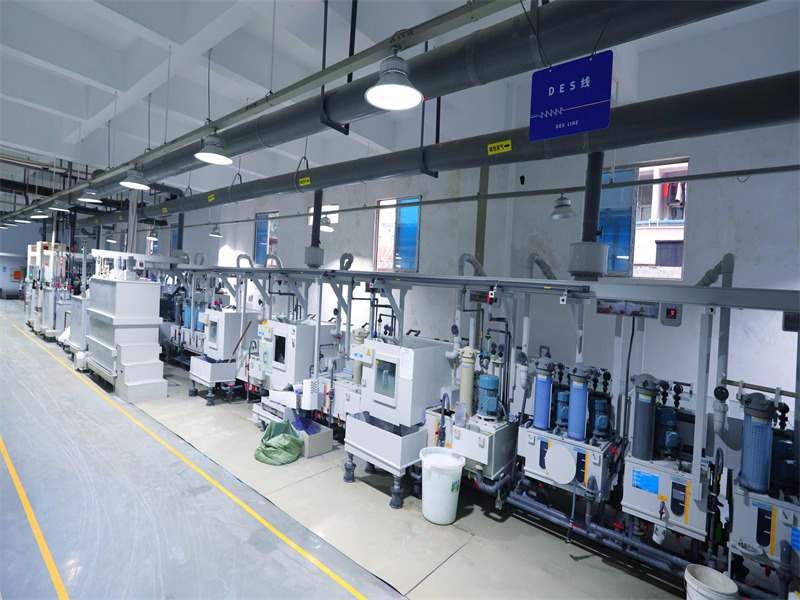

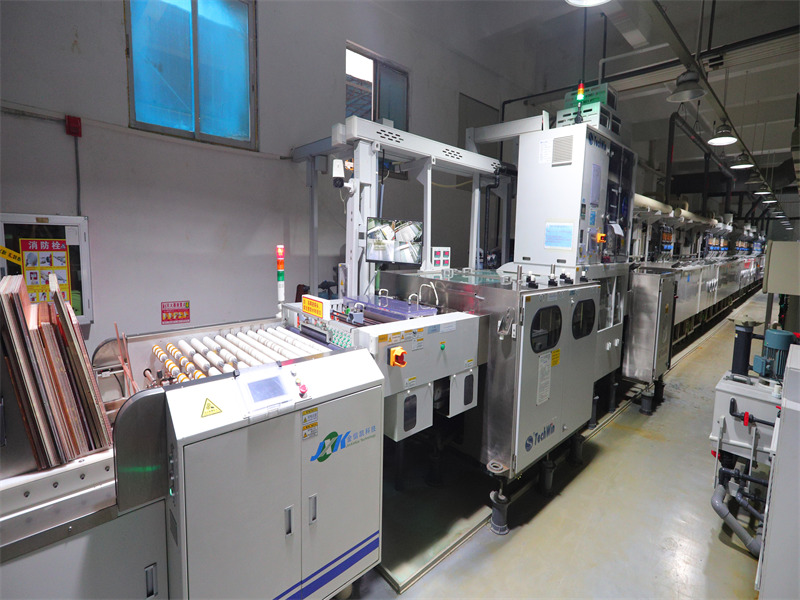

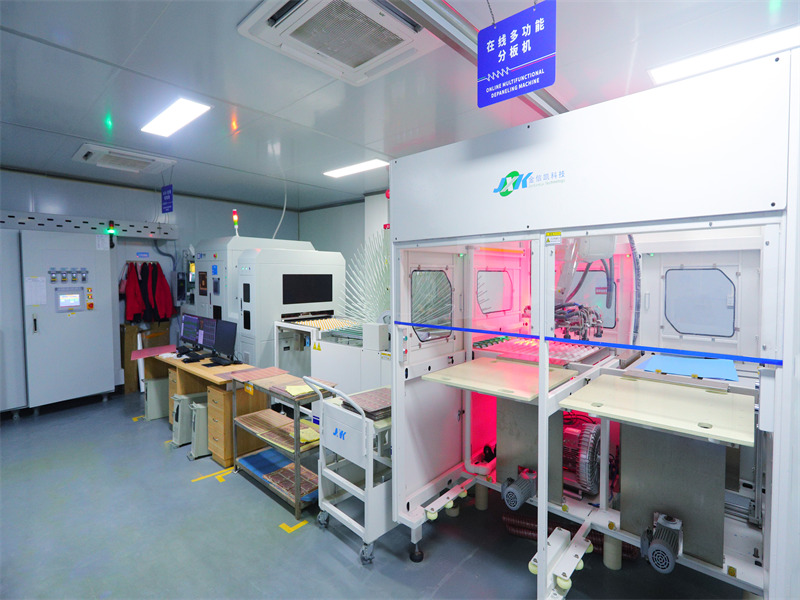

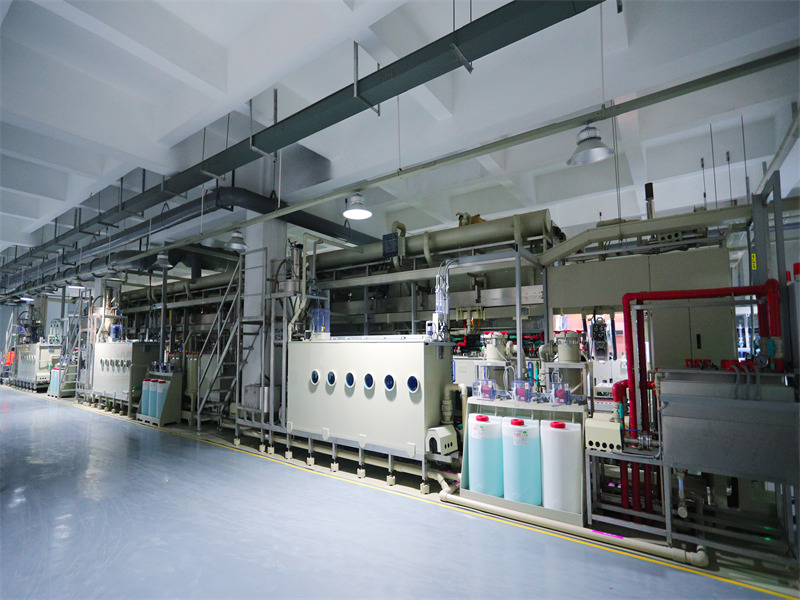

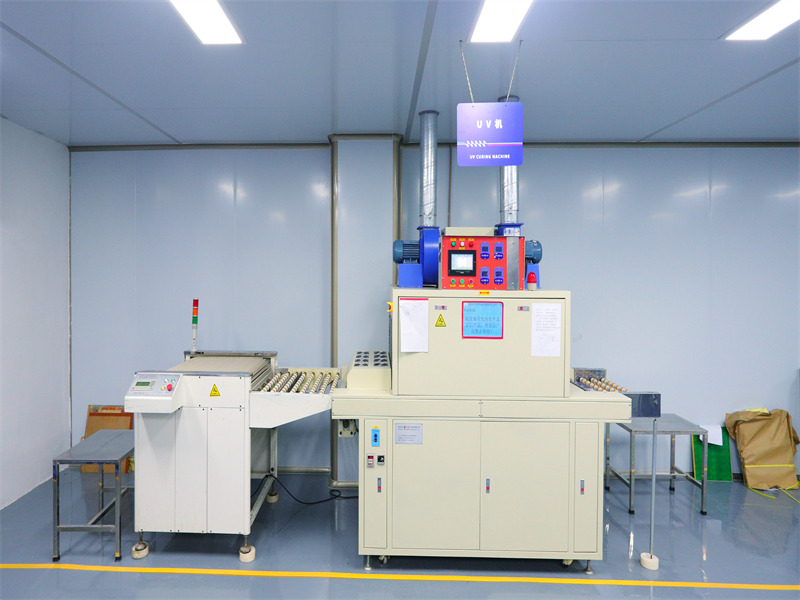

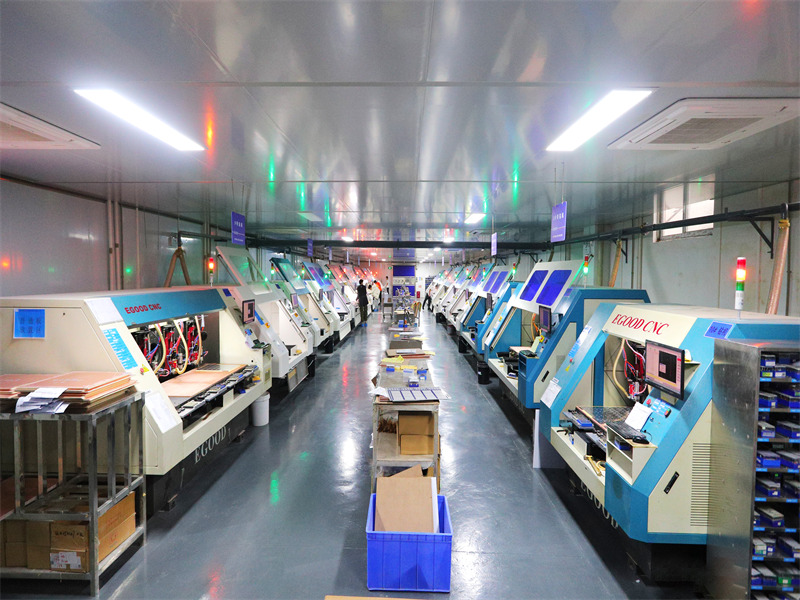

Einblick in unsere Leiterplattenfertigung
— Produktionskapazität von bis zu 200.000 Quadratmetern pro Monat —
Leiterplattenfertigung kapazität
|
Parameter |
Spezifikation |
|
Lagenanzahl |
1-64 lagen |
|
Materialien |
FR4 |
|
Endkupferdicke |
12OZ |
|
Leiterplattendicke |
0.2 to 6.0mm |
|
Toleranz der Leiterplattendicke |
±0.1mm |
|
Minimale Leiterbahnbreite |
3mil |
|
Minimaler Leiterbahnabstand |
3mil |
|
Minimale durchkontaktierte Bohrung |
0.1mm |
|
Minimale nicht-durchkontaktierte Bohrung |
0.075mm |
|

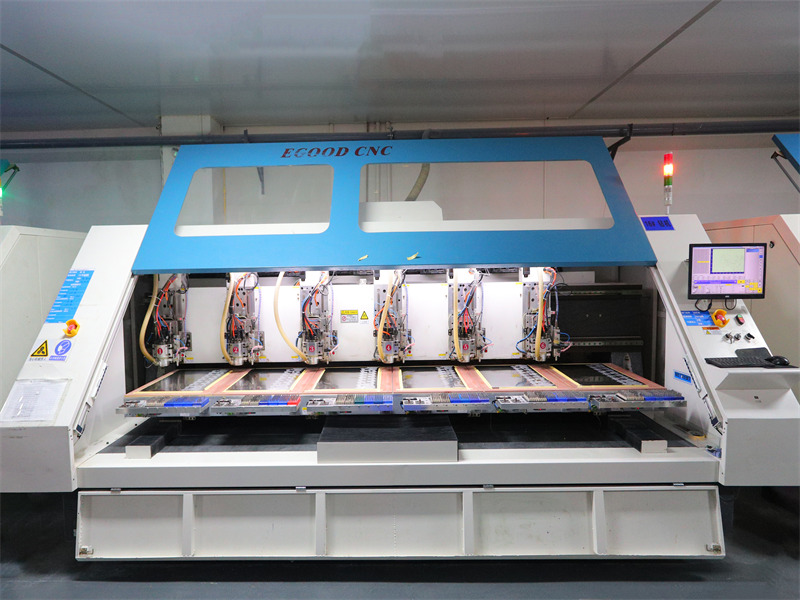

Bohrergröße (CNC) |
0.15 to 6.50mm |
|
Enddurchmesser der Bohrung |
0.1 to 6.0mm |
|
Bohrungstoleranz |
±0.05mm |
|
Positionstoleranz der Bohrung |
±0.05mm |
|
Aspektverhältnis |
17:1 |
|
Maximale Panelgröße |
646*1200mm |
|
Lötstoppmaske |
Grün |
|
Impedanzkontrolle |
±5% |
|
Oberflächenveredelung |
HASL (bleifrei) |
|
Besondere Anforderung / Sonderwunsch |
Vergrabene und blinde Bohrungen |
Email :
Sales@dqspcba.com
Wir haben es uns zum Ziel gesetzt, eine weltweit führende Marke im Bereich der Leiterplattenbestückung aufzubauen – mit höchster Produktzuverlässigkeit und erstklassigem Kundensupport. Dabei setzen wir Maßstäbe in der Branche und leisten einen aktiven Beitrag zur Weiterentwicklung der Elektronikindustrie.
